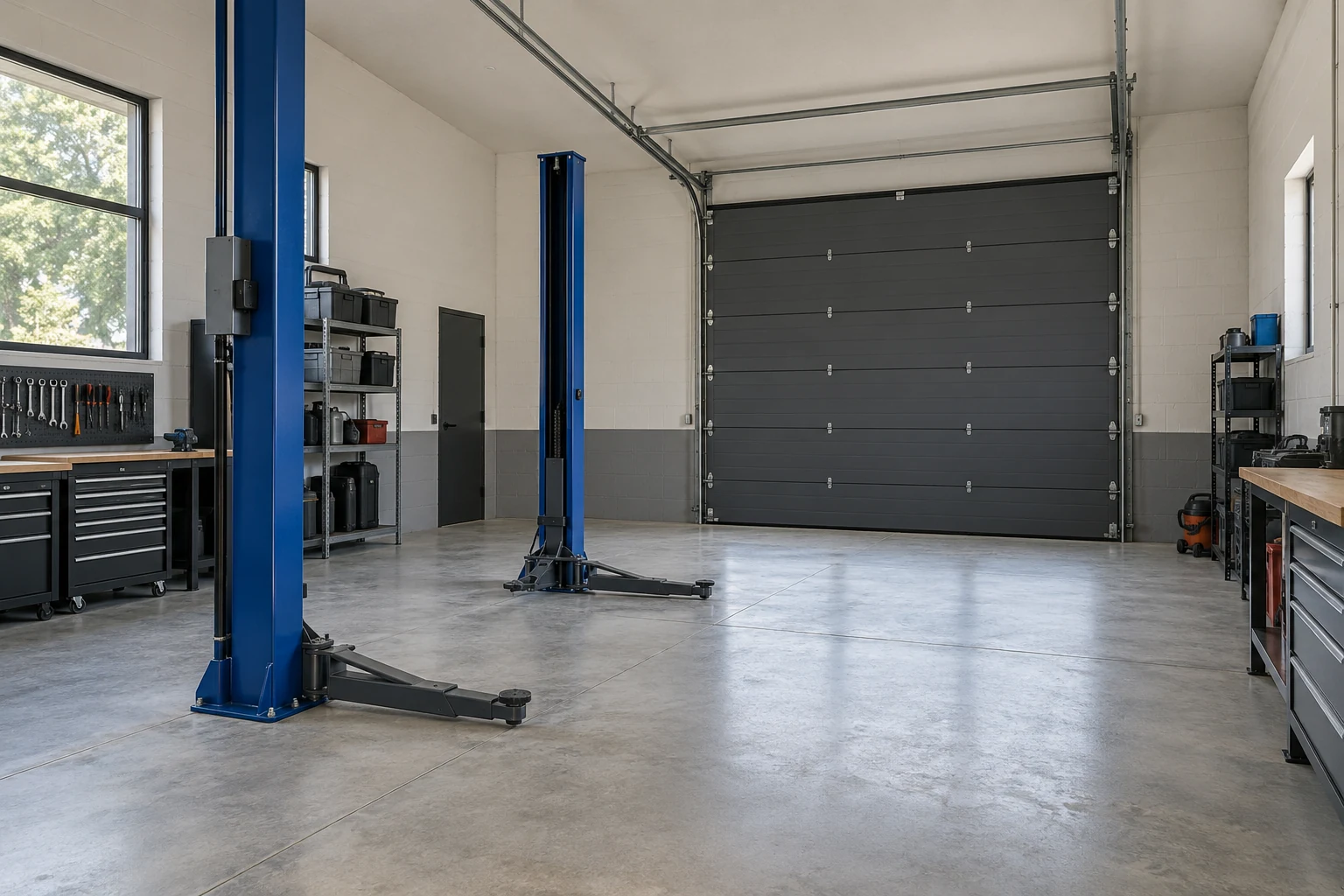

Гараж с автоподъёмником: две подвижные системы на одном чертеже

В гараже с подъёмником одновременно перемещаются автомобиль и полотно. Для объекта на Волыни это согласуют до покупки обеих систем. Если сначала поставить обычные секционные ворота, рейка или открытое полотно могут занять место, предназначенное поднятой машине.

Опишите рабочие сценарии

Хранение автомобилей один над другим, обслуживание личной машины и ежедневная мастерская требуют разного пространства. Решите, открываются ли ворота при поднятом авто, нужен ли дальнейший проезд и куда выходит человек. Перечень реальных машин полезнее случайного максимального габарита либо одного нынешнего седана.

Высота стоек не определяет положение крыши. На разрезе покажите пол, платформу или точки подхвата, кузов и рабочую высоту. Если оборудование имеет предусмотренные положения фиксации, используют их, а не произвольную промежуточную точку. Размеры и ограничения берут из документации подъёмника.

Добавьте операции вокруг машины

Открытые капот, багажник и перемещение тележки требуют места вне контура закрытого кузова. На плане проверьте стойки относительно проёма, въезд и автомобильные двери. Сохраняют выход, доступ к управлению и обслуживанию обеих систем. Пол, подходящий для парковки, ещё не подтверждает пригодность для анкеров подъёмника.

Нанесите полный ход ворот

Покажите секции, направляющие, подвесы, тягу, рейку и пружинный узел. Двух крайних положений недостаточно. Совместимый повышенный подъём может изменить размещение, но стандартные направляющие нельзя переставлять произвольно. Для рабочего объекта пригодятся критерии промышленной системы.

Согласуйте управление и ограничения

Тип привода определяется совместимостью и местом. Вальный вариант необязателен только из-за подъёмника. Если необходимо взаимное блокирование, его оформляют отдельным техническим решением. Записка возле кнопки либо самодельное реле не заменяют предусмотренную защиту.

До заказа оба поставщика подтверждают свои части на одном плане. Нужны модели, рабочие высоты, допустимые сочетания положений, основание, питание и доступ. После установки проводят наладку и приёмку по инструкциям. Задача состоит в разрешённой совместной работе, а не простом размещении корпусов. Сохраните план для будущих изменений машины или оборудования: прежняя совместимость не переносится автоматически на новую конфигурацию.
